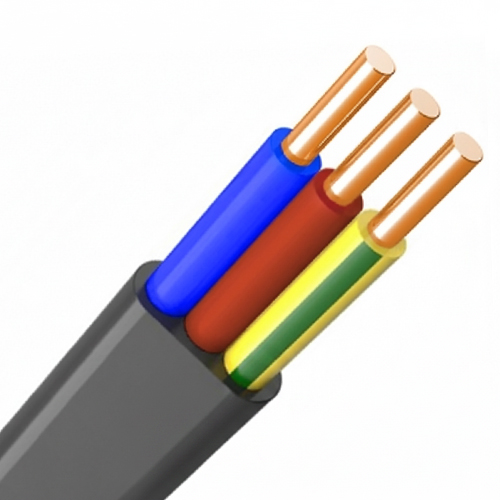

Кабель ВВГ Пнг (3 х 1,5 мм²) Каблекс

Описание

Кабели силовые с медными токопроводящими жилами

• В – Изоляция из поливинилхлоридного пластиката.
• В – Оболочка из поливинилхлоридного пластиката
• Г – отсутствие защитного покрова поверх брони или оболочки («голый»)
• ВВГнг – Не распространяет горение
• ВВГнгд – Не распространяет горение с малым газодымоотделением

Назначение

Кабели предназначены для передачи и распределения электроэнергии в стационарных установках на переменное напряжение 0,3/0,5 кВ или 0,6/1 кВ частотой 50 Гц. Кабели на номинальное напряжение 0,3/0,5 кВ могут использоваться для электрических систем 0,38/0,66 кВ.

Кабели предназначены для прокладки в сухих и влажных производственных помещениях, на эстакадах, блоках, а также для прокладки на открытом воздухе.

Кабели марки ВВГ предназначены для единичной прокладки. Кабели марки ВВГНГ предназначены для прокладки в условиях, требующих нераспространения горения кабеля при прокладке в пучках. Кабели марки ВВГнгд предназначены для прокладки в условиях, где требуется нераспространение горения кабеля при прокладке в пучках, снижение дымоотделения и малоопасная токсичность газов.

Кабели относятся к классу устойчивых к распространению огня в условиях единичной прокладки согласно ДСТУ 4809.

Кабели марок ВВГнг, ВВГнгд относятся к классу устойчивых к распространению огня при прокладке в пучках по категории А согласно ДСТУ 4809.

Конструкция

Токопроводящая медная жила, однопроводная круглая (ок) или многопроводная круглая (мк), 1 или 2 класса гибкости. У четырехжильных кабелей жилы 2 класса с сечением 70-240мм2 могут быть секторной формы (мс).

Изоляция кабелей марок ВВГ, ВВГнг – поливинилхлоридный пластикат; кабелей марки ВВГНГД – композиция пониженной пожароопасности. Маркировка изоляции жил цветовая (сплошная) или цифровая. Кабели выпускаются с нулевой жилой голубого цвета или с жилой заземления зелено-желтого цвета.

Изолированные жилы многожильных кабелей скручены в сердечник.

Оболочка:

• ВВГ – поливинилхлоридный пластикат;
• ВВГнг – поливинилхлоридный пластикат пониженной горючести;
• ВВГНГД – композиция пониженной пожароопасности.

Технические характеристики

• Температура эксплуатации кабеля – от -50 °С до +50 °С
• Относительная влажность воздуха – до 98% при +35 °С
• Длительно допустимая температура нагрева жил кабелей при эксплуатации - +70 °С
• Срок службы – 30 лет
• Гарантийный срок эксплуатации – 5 лет
• Температура прокладки кабеля – не ниже -5 °С

Минимальный радиус изгиба при прокладке:

• для одножильных кабелей марок ВВГ, ВВГнг, ВВГнгд – 15 наружных диаметров кабеля
• для многожильных кабелей марок ВВГ, ВВГнг, ВВГнгд -12 наружных диаметров кабеля
